通常我们家用使用路由器上网都是都猫（Modem)+路由器的组合，其连接方式非常简单，以下我们通过几张路由器安装示意图即可一眼看懂路由器与猫之间的连接方法了

一、最常见的普通路由器安装示意图

我们用到最多的还是只使用猫和路由器以及电脑的连接，普通路由器的安装连接非常简单，首先是外边拉进来的网线连接到在猫的电话线接口，然后再用另外一个网线，从猫的另外一端口与路由器的WAN端口链接，如下图所示：

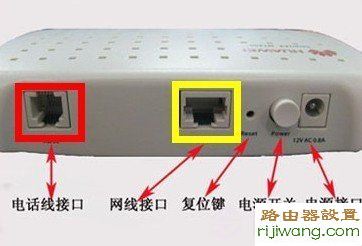

猫接口示意图

最后再将网线将路由器LAN端口与电脑连接即可，这样既完成了我们最常见的路由器安装了，示意图如下：

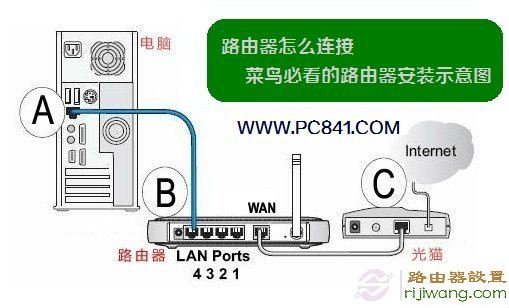

最常见的路由器安装示意图

注意：猫和路由器都需要连接电源，以上完成之后，将电源线与电源连接上即完成了我们最常见的路由器安装连接了。

二、含有电话的路由器安装示意图

在很多企业或者家庭，一根网线还需要分配给电话，那么如何实现呢？其实也非常简单，只要增加一个“语音分频器”即可，该设备的功能只要作用的是将一根网线一分为二个端口，分别供路由器与电话使用，相当于将路由器有电话并联到语音分频器，从而并不影响使用，路由器安装方法也基本与最常用的相同，如下图所示：

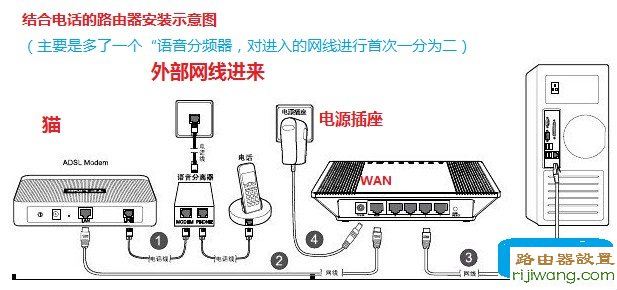

含有电话的路由器安装示意图

另外还有一种路由器的安装方法更简单，那就是目前逐渐开始流行的光纤上网用户，通常这种网络是我们是不要用到猫的，因为服务商那边已经集成了猫，从服务商那接过来的网线直接连接到路由器WAN端口即可，其他线路连接与上面相同。
